一、概述
億煒排水板根據地下工程頂板、墻板、底板的不同水源,在結構防水的基礎上,采取億煒排水板排出滲漏水的組合措施,有效地提高地下工程的防水質量。地下工程墻板、底板永遠處在地下水中,微量滲透水,經過長年累月無孔不入的滲透,本方案采用穩定的結構堵水,再通過億煒排水板將極其微量的滲漏水排出,可以*達到防滲、防潮的質量目標,減少長期維修費用。由億煒排水板澆筑的混凝土支點形成的空隙夾層,具有與結構相同的耐久性。
二、地下室底板排水板節點圖
圖(一)

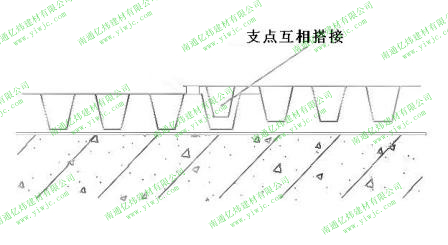

排水板搭接圖
圖(二)

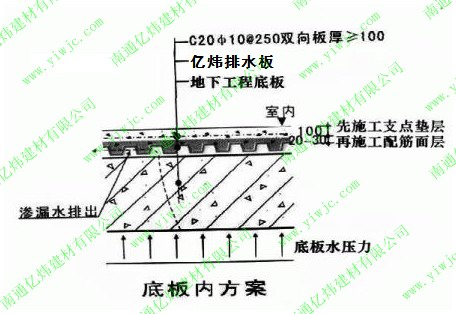

排水板底板方案圖
圖(三)

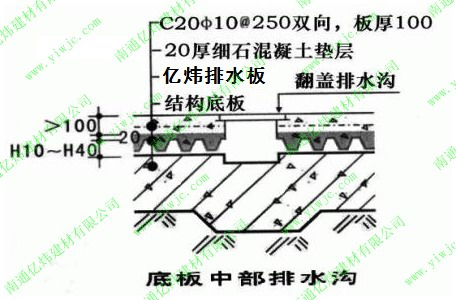

底板中部排水溝
圖(四)

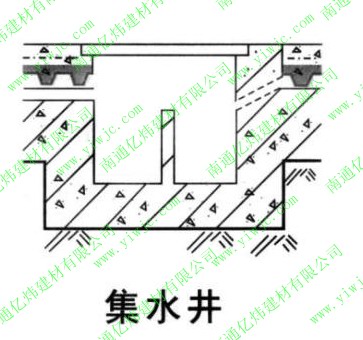

集水井圖
圖(五)

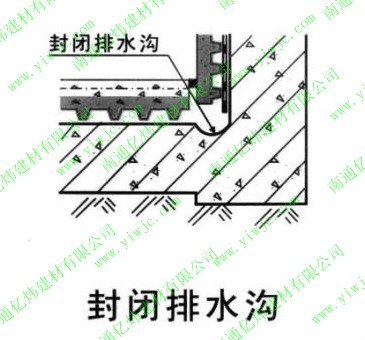

封閉排水溝
三、地下室底板排水板施工
a、施工基面要堅實平整,光潔,不能有酥松、起砂、翹起和尖凸、坑洼、空鼓等現象。
b、塑料排水板在平整的結構底板上互相搭接滿鋪,結構底板面不必找坡。
C、億煒排水板采用搭接法鋪設,邊緣大小支點相互搭接1~2節點。(如節點圖一所示)
d、用C20細石混凝土將塑料排水板的支點空隙填滿,高出1~2cm。(如節點圖二所示)
e、在混凝土強度達到70%以上后再扎鋼筋ф10@250,澆混凝土C20厚度100設分倉縫,在底板中設置排水溝、集水井。
(如節點圖三、四、五所示)
